Luogo di origine: | La Cina |
Marca: | GUOMAT |
Certificazione: | ISO/TS16949:2009 |
Numero di modello: | 320124H-1 |
Quantità di ordine minimo: | 1PC |
---|---|
Imballaggi particolari: | forte contenitore di cartone o come bisogno dei clienti |
Tempi di consegna: | 2-8 giorni del lavoro |
Termini di pagamento: | T/T, Western Union, Paypal o altri |
Capacità di alimentazione: | 1000pcs/Week |
Materiale: | Lega e gomma di alluminio | GUOMAT: | 320124H-1 |
---|---|---|---|
Garanzia: | 12 mesi | Peso netto: | 3,91 CHILOGRAMMI |
l'altro nome: | Isolatore della molla pneumatica | Abilità di pressione: | Un PA di 0.2-0.8 m. |
Peso lordo: | 4,5 CHILOGRAMMI | Anello della flangia: | Con |
Metodo del collegamento: | Collegamento della flangia | ||
Evidenziare: | airbag della sospensione 320124H-1,10 airbag matti della sospensione dei pc,Singola sospensione complicata dell'airbag |

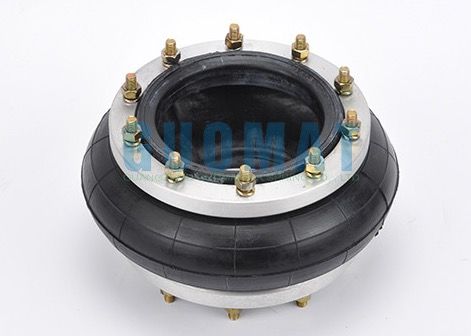

borse complicate industriali della molla pneumatica 320124H-1 singole per i trasportatori con 10 pc matti
Specifiche complicate della molla pneumatica di industriale di Guomat 320124H-1 singole
Dado del ❶/dado cieco
Il lungo del dado: 25 millimetri
Numero della vite del piatto della copertura superiore: 10 pc
Numero inferiore della vite del coperchio: 10 pc
Dente della vite del piatto della copertura superiore (dado): M10
Dente inferiore della vite del coperchio (dado): M10
Il ❷ intossica la presa d'aria/del foro/montaggio dell'aria
Presa d'aria del foro/del gas: G1/2
Il ❸ il coperchio
Diametro del piatto della copertura superiore: 235 millimetri
Diametro inferiore del coperchio: 235 millimetri
Soffietti di gomma del ❹
L'apertura dei soffietti di gomma: 230mm
Il diametro diretto dei soffietti di gomma: 230millimetri
Diametro di gomma dei soffietti max: 340 millimetri
Altezza naturale dei soffietti di gomma: 124 millimetri
Blocchetto del blocchetto/amplificatore del paraurti del ❺
Senza blocchetto del paraurti
Il ❻ cinge l'anello cintura/del cerchio
Senza cerchio della cintura
Lista di parametro tecnica di prestazione della molla pneumatica 320124H-1:
Cuscinetto carico Potere (chilogrammo) |
Pressione di inflazione | 0.2MPa | 0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa | 0.8MPa | 0.7MPa Volume (³ del dm) |
---|---|---|---|---|---|---|---|---|---|
Altezza dell'installazione | |||||||||
60 (millimetro) | 1168 | 1769 | 2371 | 2956 | 3575 | 4177 | 4778 | 3,13 | |
77 (millimetro) | 1104 | 1660 | 2245 | 2810 | 3394 | 3960 | 4542 | 3,94 | |
94 (millimetro) | 1021 | 1540 | 2067 | 2585 | 3121 | 3660 | 4195 | 4,79 | |
111 (millimetro) | 921 | 1401 | 1861 | 2340 | 2837 | 3333 | 3829 | 5,54 | |
124 (millimetro) | 798 | 1228 | 1647 | 2071 | 2520 | 2965 | 3428 | 6,13 | |
142 (millimetro) | 657 | 1006 | 1367 | 1732 | 2098 | 2496 | 2903 | 6,90 | |
162 (millimetro) | 514 | 797 | 1079 | 1380 | 1699 | 2035 | 2371 | 7,67 | |
Rigidezza e frequenza ad altezza di progettazione | Rigidezza verticale (Kg/cm) | 215 | 298 | 359 | 439 | 537 | 616 | 704 | |
Rigidezza e frequenza ad altezza di progettazione | 垂直刚度 hertz | 2,60 | 2,47 | 2,34 | 2,34 | 2,31 | 2,28 | 2,27 | |
Rigidezza e frequenza ad altezza di progettazione | CPM del 垂直刚度 | 156 | 148 | 140 | 140 | 139 | 137 | 136 |
L'altro genere di modelli delle molle pneumatiche
Modelli NO. | Carico | Progettazione H. | Minuto H. | Allungamento sicuro | Colpo completo |
320124H-1 | 2965 | 90 | 52 | 142 | 90 |
280126H-1 | 2370 | 94 | 50 | 195 | 94 |
260135H-1 | 1670 | 159 | 55 | 155 | 159 |
215120H-1 | 1109 | 98 | 42 | 140 | 98 |
188102H-1A | 862 | 63 | 52 | 115 | 63 |
150076H-1 | 621 | 39 | 46 | 85 | 39 |
120060H-1 | 444 | 23 | 42 | 65 | 23 |
086060H-1 | 175 | 48 | 42 | 90 | 48 |
La composizione dell'elemento complicato industriale della molla pneumatica ha i seguenti aspetti
Dado del ❶/dado cieco – pure una parte permanente dell'assemblea del coperchio. Fornisce un'alternativa per serrare il sistema dell'installazione. È dentro il difetto all'interno del piatto del ferro
Il ❷ intossica la presa d'aria/del foro/montaggio dell'aria – il più solitamente 1/4 di N.P.T che fornisce l'entrata dell'aria ai soffietti di gomma.
Il ❸ il coperchio - arricciato fino a progettazione più durevole dei soffietti ed al più grande controllo di qualità nella fabbrica. Concede 100% della prova di tenuta prima della spedizione.
Soffietti di gomma del ❹ - i soffietti dell'aria comprende quattro strati dei materiali: uno strato interno, un cavo di due strati - tessuti di rinforzo e una copertura. La costruzione di una gomma naturale fornisce – le proprietà funzionali 65F.
Blocchetto del blocchetto/amplificatore del paraurti del ❺ - dispositivo di plastica di gomma o d'organizzazione solido destinato per impedire danno principale al veicolo o sospensione in caso di perdita improvvisa di pressione d'aria in primavera.
Il ❻ cinge l'anello cintura/del cerchio - anello modellato della cavo-ferita per fornire la stabilità laterale del tipo complesso soffietti della molla.
Le molle pneumatiche di GUOMAT possono durare due volte almeno la vita, sempre fino a quattro molle d'acciaio di volte più lungamente!
