Luogo di origine: | La Cina |
Marca: | GUOMAT |
Certificazione: | ISO/TS16949:2009 |
Numero di modello: | 1B8X4 |
Quantità di ordine minimo: | 1PC |
---|---|
Imballaggi particolari: | forte contenitore di cartone o come bisogno dei clienti |
Tempi di consegna: | 2-8 giorni del lavoro |
Termini di pagamento: | T/T, Western Union, Paypal o altri |
Capacità di alimentazione: | 1000pcs/week |
Materiale: | Gomma, ferro | Goodyear: | 1B8-550 |
---|---|---|---|
Garanzia: | 12 mesi | Peso: | 2,4 chilogrammi |
L'altro nome: | molla pneumatica per la macchina | Abilità di pressione: | Un PA di 0.2-0.8 m. |
Vite: | 2X3/8-16UNC | Presa d'aria: | 1/4 di NPT |
Firestone: | W01-358-7564 | ||
Evidenziare: | molla pneumatica di gomma 1b8 550,molla pneumatica di gomma 1b8 550,1b8 550 |

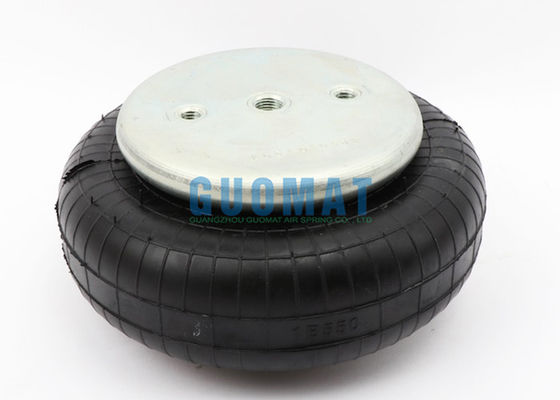

la molla pneumatica di gomma di 1B8-550 Goodyear si riferisce all'azionatore dell'aria del Firestone W01-358-7564 GUOMAT 1B8X4
Descrizione:
GUOMAT 1B8X4 questa molla pneumatica di gomma è prodotto e montato da di gomma e d'acciaio naturali. Prodotto dalla fabbrica di GUOMAT, assicurazione di qualità, ispezione rigorosa di qualità ed elogiato da molti clienti.
Può sostituire 1B8-550 Goodyear. La dimensione di GUOMAT 1B8X4 è la stessa di 1B8-550 Goodyear.
La descrizione di prodotto di 1B8X4 si riferisce a 1B8-550 Goodyear
Diametro del piatto della copertura superiore: 135mm
Numero inferiore del pistone: no
Diametro inferiore del coperchio: 135mm
Distanza di centro della vite: 70mm
Foro del gas di distanza fra il dado: 35 millimetri
Dente della vite del piatto della copertura superiore (dado): 2pcsX3/8-16UNC
Dente inferiore della vite del coperchio (dado): 2pcsX3/8-16UNC
Soffietti di gomma MAX Diameter (diametro massimo): 230 millimetri
Diametro naturale dei soffietti di gomma 210 millimetri
La corsa avanti: Max 140 millimetri al MIN 50 millimetri
Altezza compressa: 50 millimetri
Presa d'aria del foro/del gas: 1/4NPTF
Tipi di | [Molla pneumatica di altri tipi] 1B8-550 Goodyear | Maniglia della regolazione in altezza | no |
Larghezza W (millimetri) | 221 | Gamma del carico (kN) | 12,501〜 16,000 |
Carico permissibile (kN) | 13,1 | Lunghezza L1 (millimetri) del filo | -- |
Altezza della parte principale h (millimetri) | 134 | Filo nominale m. (millimetri) | 10 |
Proprietà | Prestazione standard/antiurto | Metodo dell'installazione | 2 |
Porto della dotazione d'aria | 1/4 | Con o senza i paraurti | no |
Direttiva di RoHS | 10 | - | -- |
I dati tecnici di 1B8X4 si riferiscono a 1B8-550 Goodyear
GUOMAT: 1B8X4
Produttore di macchinari originale dell'OEM: FS 120-10 CI
PRESA D'ARIA 1/4 NPT:
Firestone: W01-358-7564
Goodyear: 1B8-550
Contitech: FS120-10
La descrizione di 1B8X4 si riferisce a 1B8-550 Goodyear
No. di ordine dell'Assemblea.
Stile 116 due soffietti della piega
Dadi ciechi, 1/4 di NPT: W01-358-7564; W01 358 7564; W013587564
Dadi ciechi, 3/4 di NPT: W01-358-7561; W01 358 7561; W013587561
Anelli d'acciaio svasati della perla, 19/4 dei bulloni, dadi, rondelle: W01-358-7568; W01 358 7568; W013587568
Dadi ciechi con installato 1/4 di valvola W01-A72-7518 del carro armato; W01 A72 7518; W01A727518
Soffietti di gomma soltanto: W01-358-0133; W01 358 0133; W013580133
Disegni 117 alti soffietti
Dadi ciechi, 1/4 di NPT: W01-358-7600; W01 358 7600; W013587600
Dadi ciechi, 3/4 di NPT: W01-358-7602; W01 358 7602; W013587602
Anelli d'acciaio svasati della perla, bulloni di forza 13/4, dadi, rondelle: W01-358-7606; W01 358 7606; W013587606
1B8X4 si riferiscono all'APPLICAZIONE PNEUMATICA di 1B8-550 Goodyear – i VALORI CARATTERISTICI STATICI
Forza F [lbf] | |||||
Pressione p [PSI] | 40 | 60 | 80 | 100 | Vol. V [dentro. ³] |
H 4,50 dentro. /114.3MM | 728 | 1130 | 1570 | 1970 | 110 |
H 4,00 dentro. /101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
H 3,50 dentro. /88.9MM | 1050 | 1610 | 2240 | 2740 | 90 |
H 3,00 dentro. /76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
H 2,50 dentro. /63.5MM | 1270 | 1900 | 2630 | 3260 | 57 |
ISOLAMENTO ANTIVIBRANTE – CARATTERISTICHE DINAMICHE
Pressione p [PSI] | 40 | 60 | 80 | 100 | 120 | Vol. V [dentro. ³] | |
Forza (carico) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2.530 | 110 | |
Tasso c [lbf/in] della primavera | 709 | 949 | 1.190 | 1.430 | 1.670 | 110 | |
Frequenza naturale f0 [hertz] | 2,9 | 2,8 | 2,7 | 2,6 | 2,6 | 110 | |
Altezza H di progettazione: a 3,54 pollici a 4,33 pollici e minimo raccomandato |
DATI DI ORDINE D'ACQUISTO
Tipo | Presa d'aria | No. di ordine. | |
con i piatti uniti |
1/4 di NPT 0 dentro. excentrical |
GUOMAT hanno altri generi di molla pneumatica:
1B7-540 | 20095505 | Y | 1B7-540 IND | 1B7-540 (sola versione industriale 20551287) |
57991254000019 | 20095506 | Y | ENIDINE YI-1B7-540 | ENIDINE YI-1B7-540 |
1B7-540 | 20551287 | N | 1B7-540 PER il MDC | 1B7-540 PER IL MDC - Messico solo |
1B7-541 | 20095507 | N | 1B7-541 | 1B7-541 |
57991254100019 | 20095508 | Y | ENIDINE YI-1B7-541 | ENIDINE YI-1B7-541 |
57991254200000 | 20095509 | Y | 1B7-542 | 1B7-542 |
57991254200019 | 20095510 | Y | ENIDINE YI-1B7-542 | ENIDINE YI-1B7-542 |
57991254300000 | 20095511 | Y | 1B7-543 | 1B7-543 |
1B7-544 | 20095512 | N | 1B7-544 | 1B7-544 |
57991254500090 | 20811602 | Y | C 1B7-541 | C 1B7-541 |
1B6-547 | 20310537 | N | 1B6-547 | 1B6-547 |
57991254700019 | 20310538 | Y | ENIDINE YI-1B6-547 | ENIDINE YI-1B6-547 |
57991254800090 | 20810733 | Y | C 1B7-540 | C 1B7-540 |
57991254900090 | 20810734 | Y | C 1B7-544 | C 1B7-544 |
1B8-550 | 20095515 | N | 1B8-550 | 1B8-550 |
57991255000019 | 20095516 | Y | ENIDINE YI-1B8-550 | ENIDINE YI-1B8-550 |
1B8-552 | 20095517 | N | 1B8-552 | 1B8-552 |
57991255200019 | 20095518 | Y | ENIDINE YI-1B8-552 | ENIDINE YI-1B8-552 |
1B8-553 | 20095519 | N | 1B8-553 | 1B8-553 |
57991255300019 | 20095520 | Y | ENIDINE YI-1B8-553 | ENIDINE YI-1B8-553 |
1B8-554 | 20095521 | N | 1B8-554 | 1B8-554 |
57991255400019 | 20095522 | Y | ENIDINE YI-1B8-554 | ENIDINE YI-1B8-554 |
1B8-555 | 20095523 | N | 1B8-555 | 1B8-555 |
1B8-556 | 20095524 | N | 1B8-556 | 1B8-556 |
1B8-560 | 20095526 | N | INTERNO 1B8-560 | INTERNO 1B8-560 |
57991256000019 | 20095527 | Y | ENIDINE YI-1B8-560 | ENIDINE YI-1B8-560 |
1B8-561 | 20095528 | N | 1B8-561 PONTE AEREO 58124 | 1B8-561 PONTE AEREO 58124 |
1B8-562 | 20095529 | N | 1B8-562 | 1B8-562 |
