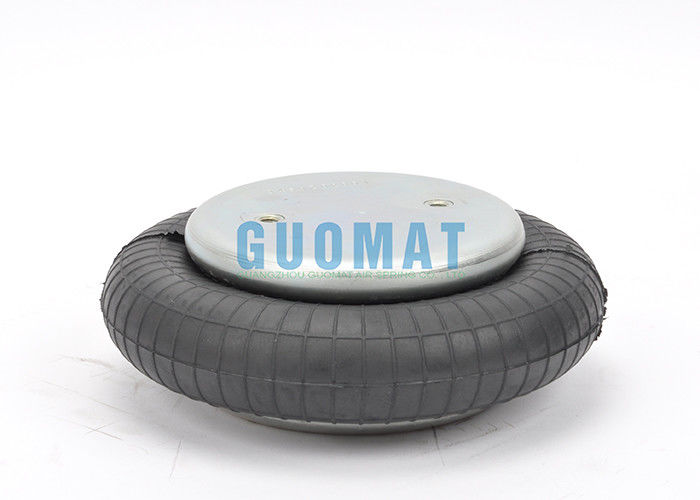

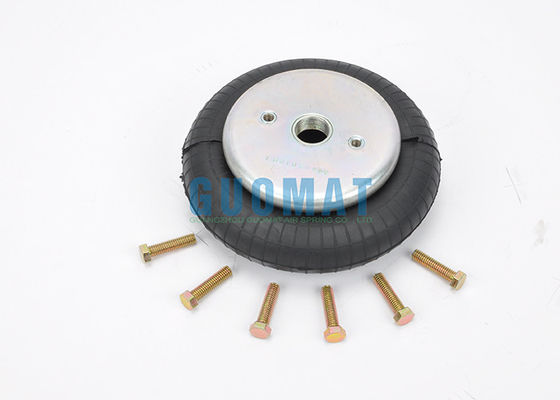

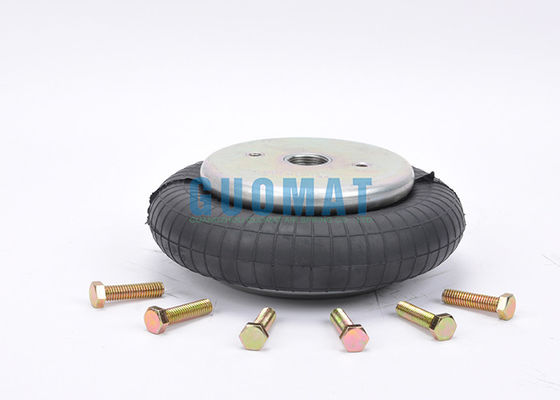

Lo stile matto 116 W01-M58-6165 dei ciechi industriali della molla pneumatica riduce il rumore per la Tabella di isolamento

Dettagli:

Luogo di origine:	La Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	1B1209

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziabile
Prezzo:	negoziabile
Imballaggi particolari:	forte contenitore di cartone o come bisogno dei clienti
Tempi di consegna:	2-8 giorni del lavoro
Termini di pagamento:	T/T, Western Union, Paypal o altri
Capacità di alimentazione:	1000pcs/week

Contatto

Descrizione di prodotto dettagliata

Materiale:	Acciaio di gomma	Firestone:	W01-M58-6165
Garanzia:	12 mesi	Peso:	1,6 chilogrammi
L'altro nome:	azionatore industriale dell'aria	Abilità di pressione:	Un PA di 0.2-0.8 m.
Vite:	2X3/8-16UNC	Presa d'aria:	3/4
Evidenziare:	Molla pneumatica complicata , molle dell'assistente dell'aria

I dadi ciechi industriali della molla pneumatica W01-M58-6165 disegnano 116 riducono il rumore per la Tabella di isolamento

Descrizione di prodotto

Dati tecnici

Peso dell'Assemblea: 2,0 chilogrammi
Minuto di pressione – 0 PSI
Forza di ritorno ad altezza minima –<45lbf>
Peso globale – 4.4LB
Min. Design Height – 1.97inch/50MM
Inst.Space richiesto – 9.06inch/230MM
Max. Stroke – 3.34inch/85MM

Dado del ❶/dado cieco

Dente della vite del piatto della copertura superiore (dado): 2 pc XM8

Distanza di centro della vite del piatto della copertura superiore: 70 millimetri

Dente inferiore della vite del coperchio (dado): 2 pc XM8

Distanza di centro della vite del coperchio inferiore: 70 millimetri

Il ❷ intossica la presa d'aria/del foro/montaggio dell'aria

Presa d'aria del foro/del gas: G3/4

Distanza di centro della vite fra il foro del gas ed il dado: 35 millimetri

Il ❸ il coperchio

Diametro del piatto della copertura superiore: 135 millimetri

Diametro inferiore del coperchio: 135 millimetri

Soffietti di gomma del ❹

Soffietti di gomma MAX Diameter: 215 millimetri

Diametro naturale dei soffietti di gomma: 200 millimetri

La corsa avanti: MIN 50 millimetri al max 115 millimetri

Altezza massima: 115 millimetri

Altezza minima: 50mm

Altezza del colpo: 65mm

Blocchetto del blocchetto/amplificatore del paraurti del ❺

Senza blocchetto del paraurti

Il ❻ cinge l'anello cintura/del cerchio

Con il cerchio della cintura: NO del cerchio della cintura

GUOMAT: 1B1209

Produttore di macchinari originale dell'OEM:

PRESA D'ARIA 3/4 NPT:

Firestone: W01-M58-6165, W01M586165, W01 M58 6165

Contitech:: FS 120-9, FS120-9; FS1209

Dunlop (franco): 8' “x1 S08101

Bosch: 822419003

Festo: EB-215-80

Norgren: PM/31081 (8x1)

Weforma: WBE 300-E1

Airtech: 140293

Airtech: 111003/1B-190FB:

Megatech: 1S120-9 3/4 M8

PRESA D'ARIA 1/4 NPT:

Firestone: W01-M58-6166

Contitech: FS 120-9

Dunlop (franco): 8' “x1 S08100

Bosch: 822419008

Weforma: WBE 300-E2

Firestone: W01-M58-6171; 116-1

APPLICAZIONE PNEUMATICA – VALORI CARATTERISTICI STATICI

Forza F [lbf]
Pressione p [PSI]	40	60	80	100	Vol. V [dentro. ³]
H 4,50 dentro. /114.3MM	728	1130	1570	1970	110
H 4,00 dentro. /101.6MM	905	1400	1940	2390	100
H 3,50 dentro. /88.9MM	1050	1610	2240	2740	90
H 3,00 dentro. /76.2MM	1170	1770	2450	3020	75
H 2,50 dentro. /63.5MM	1270	1900	2630	3260	57

ISOLAMENTO ANTIVIBRANTE – CARATTERISTICHE DINAMICHE

Pressione p [PSI]	40	60	80	100	120	Vol. V [dentro. ³]
Forza (carico) F [lbf]	801	1.240	1.700	2.130	2.530	110
Tasso c [lbf/in] della primavera	709	949	1.190	1.430	1.670	110
Frequenza naturale f0 [hertz]	2,9	2,8	2,7	2,6	2,6	110
Altezza H di progettazione: a 3,54 pollici a 4,33 pollici e minimo raccomandato
