| Luogo di origine: | La Cina |
| Marca: | GUOMAT |
| Certificazione: | ISO/TS16949:2009 |
| Numero di modello: | 2B6710 |
| Quantità di ordine minimo: | 1PC |
|---|---|
| Imballaggi particolari: | forte contenitore di cartone o come bisogno dei clienti |
| Tempi di consegna: | 2-8 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, Paypal o altri |
| Capacità di alimentazione: | 1000pcs/week |
| Materiale: | D'acciaio e di gomma | Firestone: | W01-358-6910 |
|---|---|---|---|
| Garanzia: | 12 mesi | Peso: | 3.0kg |
| L'altro nome: | Borse di gomma degli azionatori dell'aria | Abilità di pressione: | 0.2-0.8 m. Pa |
| presa d'aria: | 1/4NPTF | Bolt: | M8 |
| Evidenziare: | molle dell'assistente dell'aria,parti della sospensione dell'aria |
||

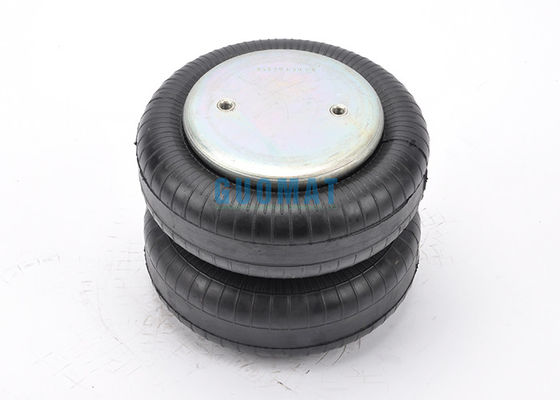

La sospensione dell'aria dell'airbag della molla pneumatica del Firestone W01-M58-6910 si riferisce a Goodyear 2B9-220
Produttore di macchinari originale dell'OEM:
| Numeri di MUGGITO | Numeri COMPLETI |
| CONTITECH FD 20019 N S/895 | Firestone: W01-358-6910 |
| FLESSIONE 20 DEL FIRESTONE | Contitech: FD 200-19 320 |
| FIRESTONE W01-358-0138 | Goodyear: 2B9-200/202/216 |
| 095-0009 | Hendrickson: S8768/458433 |
| GOODYEAR 2B 9-200 | : 578423202 |
| 578923202 | Triangolo: 6325/4320 |
| PHOENIX 2B 12R | Dayton: 3546910 |
| PIRELLI T20 86600 | Leland: Sc2011 |
| AIRKRAFT 114001 | Navistar: 554783C1 |
| Dina: A812719/AZ812719 | |
| FAS Olanda: 57006910 | |
| Rimorchi De: 133128 | |
| Freno & ruota: M3501 | |
| Ridewell: 1003586910C | |
| Tuthill: 1371 | |
| Watson&Chalin: AS-0001/AS-0156G |
Specifiche e dati tecnici di W01-358-6910 e di 2B9-200
Numero del pezzo del Firestone: W01-358-6910/W013586910/W01 358 6910
Numero dei soffietti di Corspass: 20
Numero del pezzo di Goodyear: 2B9-220/2B9220/2B9 220
I soffietti di Goodyear numerano: 578-92-3-202/578923202/578 92 3 di 202
Numero delle griglie: 1371
Rimorchio di Hendrickson no: S-8768
Numero del camion di Hendrickson: 45843-3
Numero di Ridewell: 1003586910C
Numero del pezzo del triangolo: 4320
Il triangolo muggisce il numero: 6325
Watsons Chalin#: AS-0001
Altezza compressa: 3,12
Numero dei tetti: 3079
Diametro della copertura superiore: 6,31 pollici/160 millimetri
Numero dei pistoni inferiori: 3090
Diametro della copertura inferiore: 6,31 pollici/160 millimetri
Distanza concentrare della vite: 89 millimetri
La distanza fra i dadi è di 44,5 millimetri
Denti della vite della copertura superiore (dado): 2pcsX M8-16UNC
Denti della vite della copertura inferiore (dado): 2pcsX M816UNC
Diametro di gomma dei soffietti max: 251 millimetro
Diametro naturale dei soffietti di gomma 224 millimetri
Corsa avanti: fino a 260 millimetri al MIN 75 millimetri
Sfiato/presa d'aria: 1/4 di NPT
Come al calcolo per aria compressa, come
• Massachussets da sollevare 2000 m. (chilogrammi)
• Min desiderato del colpo 190 S (millimetri)
• Numero delle molle pneumatiche 4 N
• Min minimo di altezza 190 H dell'installazione (millimetri)
• Diametro minimo 500 D (millimetri) dell'installazione
• Pressione d'aria 6 P (Antivari)
|
Isolamento antivibrante – valori caratteristici dinamici |
|||||||
|
Pressione p [barra] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
|
Forza (carico) [kN] |
5,2 |
7,1 |
9 |
10,7 |
12,4 |
14,5 |
|
|
Tasso della primavera [N/mm] |
79,5 |
103 |
126,5 |
150 |
173,5 |
197 |
5,9 |
|
Frequenza naturale [hertz] |
2,0 |
1,9 |
1,9 |
1,9 |
1,9 |
1,9 |
|
|
Applicazione pneumatica – valori caratteristici statici |
||||||||
|
Pressione p [barra] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
|
|
Altezza H [millimetri] |
230 |
4,21 |
5,7 |
7,2 |
8,73 |
10,3 |
12 |
6,4 |
|
200 |
5,8 |
7,78 |
9,74 |
11,7 |
13,8 |
15,9 |
5,7 |
|
|
170 |
6,96 |
9,3 |
11,7 |
14,1 |
16,5 |
19 |
5 |
|
|
140 |
7,86 |
10,5 |
13,2 |
15,8 |
18,5 |
21,3 |
4,1 |
|
|
110 |
8,52 |
11,4 |
14,2 |
17,1 |
19,9 |
22,9 |
3,4 |
|
|
80 |
9,07 |
12 |
15 |
18 |
21 |
24,1 |
2,5 |
|
| Numero di stile | Altezza di progettazione | Carico (ad altezza di progettazione) a: | Frequenza naturale | % di isolamento a frequenza forzata | ||||
| ••40 psig (libbre) | 60 psig (libbre) | 80 psig (libbre) | (@ 80 psig) F-N (CPM) | 400 CPM % | 800 CPM % | CPM 1500 % | ||
| DOPPIO AVVOLGIMENTO | ||||||||
| 268 | 5,5 | 515 | 787 | 1.062 | 145 | 84,9 | 96,6 | 99,1 |
| 267-1.5 | 6,0 | 566 | 871 | 1.194 | 129 | 87,6 | 97,2 | 99,2 |
| 224 | 6,5 | 730 | 1.130 | 1.530 | 126 | 89,0 | 97,5 | 99,3 |
| 26 | 8,0 | 590 | 980 | 1.360 | 123 | 89,6 | 87,6 | 99,3 |
| 274 | 8,5 | 990 | 1.540 | 2.130 | 116 | 90,7 | 97,8 | 99,4 |
| 20-2 | 10,0 | 1.184 | 1.848 | 2.531 | 97 | 93,7 | 98,5 | 99,5 |
| 22 | 9,5 | 2.060 | 3.170 | 4.280 | 106 | 92,4 | 98,2 | 99,5 |
| 22-1.5 | 10,5 | 1.930 | 3.030 | 4.130 | 106 | 92,4 | 98,2 | 99,5 |
| 21 | 9,5 | 3.030 | 4.750 | 6.540 | 105 | 92,6 | 98,3 | 99,5 |
| 21-2 | 10,5 | 3.460 | 5.350 | 7.280 | 95 | 94,1 | 98,6 | 99 6 |
| 233-2 | 11,25 | 3.413 | 5.631 | 7.691 | 89 | 95,0 | 98,8 | 99,7 |
