| Luogo di origine: | La Cina |
| Marca: | GUOMAT |
| Certificazione: | ISO/TS16949:2009 |
| Numero di modello: | 1B120-9 |
| Quantità di ordine minimo: | 1PC |
|---|---|
| Imballaggi particolari: | forte contenitore di cartone o come bisogno dei clienti |
| Tempi di consegna: | 2-8 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, Paypal o altri |
| Capacità di alimentazione: | 1000pcs/week |
| Materiale: | Acciaio di gomma | Contitech: | FS 120-9 |
|---|---|---|---|
| Garanzia: | 12 mesi | Peso: | 1,6 CHILOGRAMMI |
| L'altro nome: | azionatore industriale dell'aria | Abilità di pressione: | 2-8 PA di m. |
| Vite: | 2X3/8-16UNC | Presa d'aria: | 1/4 di NPT o 3/4 |
| Evidenziare: | Molla pneumatica complicata,parti della sospensione dell'aria |
||

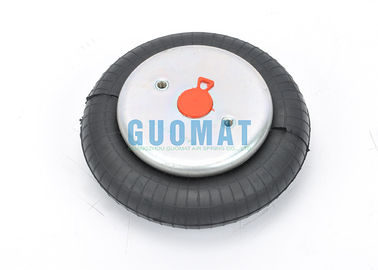

Contitech continentale FS 120-9 ci si riferisce alla molla pneumatica industriale GUOMAT1B120-9 riduce il rumore
Descrizione di prodotto
Dati tecnici
GUOMAT: 1B120-9
Produttore di macchinari originale dell'OEM: FS 120-9 CI
PRESA D'ARIA 3/4 NPT:
Firestone: W01-M58-6165
Contitech:: FS 120-9
Dunlop (franco): 8' “x1 S08101
Bosch: 822419003
Festo: EB-215-80
Norgren: PM/31081 (8x1)
Weforma: WBE 300-E1
Airtech: 140293
Airtech: 111003/1B-190FB:
Megatech: 1S120-9 3/4 M8
PRESA D'ARIA 1/4 NPT:
Firestone: W01-M58-6166
Contitech: FS 120-9
Dunlop (franco): 8' “x1 S08100
Bosch: 822419008
Weforma: WBE 300-E2
APPLICAZIONE PNEUMATICA – VALORI CARATTERISTICI STATICI
| Forza F [lbf] | |||||
| Pressione p [PSI] | 40 | 60 | 80 | 100 | Vol. V [in. ³] |
| H 4,50 dentro. /114.3MM | 728 | 1130 | 1570 | 1970 | 110 |
| H 4,00 dentro. /101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
| H 3,50 dentro. /88.9MM | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3,00 dentro. /76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2,50 dentro. /63.5MM | 1270 | 1900 | 2630 | 3260 | 57 |
ISOLAMENTO ANTIVIBRANTE – CARATTERISTICHE DINAMICHE
| Pressione p [PSI] | 40 | 60 | 80 | 100 | 120 | Vol. V [in. ³] | |
| Forza (carico) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2.530 | 110 | |
| Tasso c [lbf/in] della primavera | 709 | 949 | 1.190 | 1.430 | 1.670 | 110 | |
| Frequenza naturale f0 [hertz] | 2,9 | 2,8 | 2,7 | 2,6 | 2,6 | 110 | |
| Altezza H di progettazione: a 4,33 pollici raccomandato, minimo a 3,54 pollici | |||||||
DATI DI ORDINE D'ACQUISTO
| Tipo | Presa d'aria | Ordine no. | |
| con i piatti uniti |
3/4 di NPT 0 dentro. excentrical |
75349 | |
| con i piatti uniti |
1/4 di NPT 0 dentro. excentrical |
75360 | |
ASSISTA LE ISTRUZIONI
| Filo | coppia di torsione massima | |
| 3/8-16 UNC | 20 lbf ft | |
| 1/4 di NPT | 20 lbf ft | |
| 3/4 di NPT | 40 lbf ft | |
