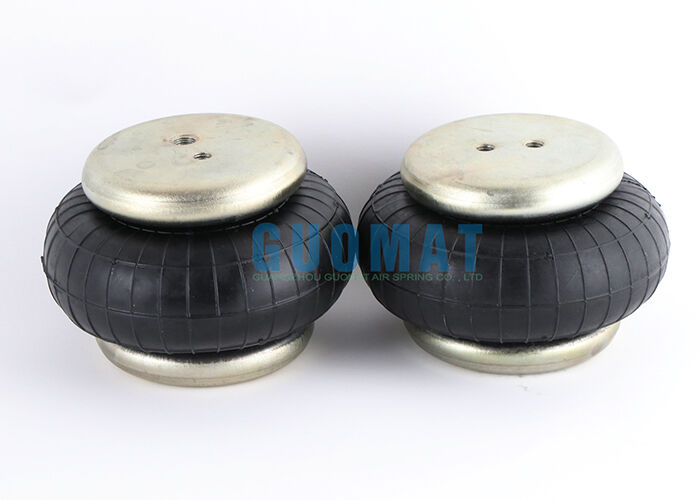

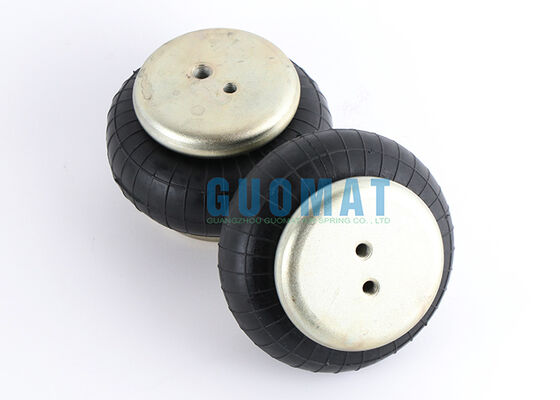

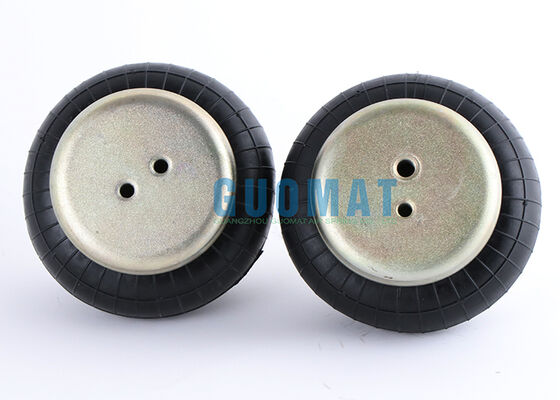

Raccordo pneumatico G1/8 FS 40-6 Contitech Molla pneumatica a soffietto singolo 2681001000 Per uso industriale

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	1B4060

Termini di pagamento e spedizione:

Quantità di ordine minimo:	6pcs
Prezzo:	$49.9-59.9/pc
Imballaggi particolari:	scatola di cartone forte o come clienti hanno bisogno
Tempi di consegna:	2-8 giorni di lavoro
Termini di pagamento:	L/C, T/T, Western Union
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Nome:	Singola molla pneumatica complicata	Stile:	Stile singolo e contorto
Materiale:	Gomma e Acciaio	Garanzia:	12 mesi
Applicazione:	Attrezzatura industriale	Operazione:	Pieno di gas
Colore:	Nero	OEM:	ContitechFS40-6
Evidenziare:	Raccordo pneumatico G1/8 molla pneumatica industriale , Singola molla pneumatica complicata di Contitech , Molla pneumatica industriale FS 40-6

G1/8 Air Fitting FS 40-6 Contitech Single Convoluted Air Spring 2681001000 Per industria

Dettagli del prodotto

Tipo	Airbag avvolto
Marchio	GUOMAT
Numero di modello	1B4060
Colore	Nero
Applicazione	Rispondi.
Garanzia	12 mesi
Pagamento	T/T L/C Western Union
Imballaggio	Cartone
Data di consegna	2-8 giorni lavorativi

Numeri delle parti di riferimento incrociato

Contitech Numero di molla d'aria: FD40-6
Contitech Numero di molla d'aria: FD 40-6
Numero di molla d'aria Contitech: FD40-6 CI
Contitech Numero della molla d'aria: FD 40-6 CI
Contitech Air Spring Numero: 2681001000
Numero di stagione Phoenix Air Spring: SP1B04
Numero di stagione Phoenix Air Spring: SP 1B04
Phoenix Air Spring Numero: SP 1B 04
Numero di molla di Weforma: WBE100-E1
Weforma Numero di molla d'aria: WBE 100-E1

Specifiche tecniche

Temperatura di funzionamento	-40°C fino a +70°C
Prova di guasto	≥ 3 milioni
Diametro della piastra di copertura superiore	90 mm
Diametro della piastra di copertura inferiore	90 mm
Fuoco di gas / ingresso d'aria	G1/8
Diametro MAX dei braccioli di gomma	145 mm
Il colpo di lavoro	Max 110 mm a MIN 50 mm
Dente a vite (nocciolo) della piastra di copertura superiore	1XM8X1.25
Dente a vite (nocciolo) di piastra di copertura inferiore	2XM8X1.25
Distanza tra il centro della vite e la piastra di copertura superiore	20 mm
Distanza tra il centro della vite e la piastra di copertura inferiore	20 mm

Dati sulle prestazioni

Pressione P [bar]	3	4	5	6	7	8	Volume V [I]
Forza (carico) [KN]	1.5	2.1	2.6	3.2	3.8	4.4	0.51
Tasso di molla [N/cm]	790	965	1150	1325	1505	1685
Frequenza naturale [Hz]	3.6	3.4	3.3	3.2	3.1	3.1

Pressione P [bar]	3	4	5	6	7	8	Volume V [I]
Altezza H [mm] 100	1.1	1.5	2.0	2.4	2.9	3.4	0.55
Altezza H [mm] 90	1.5	2.1	2.6	3.2	3.8	4.4	0.51
Altezza H [mm] 80	1.9	2.5	3.2	3.8	4.5	5.2	0.45
Altezza H [mm] 70	2.2	2.9	3.7	4.4	5.2	5.9	0.38
Altezza H [mm] 60	2.5	3.3	4.0	4.8	5.7	6.5	0.30

Raccomandazioni per l'installazione e l'uso

Precauzioni per l'installazione

Controllo della connessione:Prima dell'installazione, assicurarsi che l'interfaccia a filettatura G1/8 sia pulita e priva di oggetti estranei.
Installazione di allineamento:L'airbag deve essere allineato in modo naturale durante l'installazione, evitando tagli o torsioni.
Procedura di inflazione:L'inflazione iniziale deve iniziare a bassa pressione e aumentare gradualmente fino alla pressione di lavoro, evitando improvvisi impatti di alta pressione.
Considerazioni di protezione:In ambienti in cui possono volare detriti o oggetti estranei, si raccomanda un coperchio protettivo.

Raccomandazioni d'uso

Selezione della pressione:2-4 bar sono raccomandati per applicazioni di ammortizzazione delle vibrazioni generali; 3-6 bar sono raccomandati per applicazioni di livellamento di precisione.
Configurazione del sistema:Si raccomanda di utilizzare con una valvola di regolazione della pressione di precisione e un manometro per un controllo accurato.
Ispezione regolare:Controllare ogni mese la condizione della superficie e la ritenzione di pressione dell'airbag.
Ciclo di manutenzione:In condizioni di funzionamento normali, si raccomanda un'ispezione completa ogni due anni.
