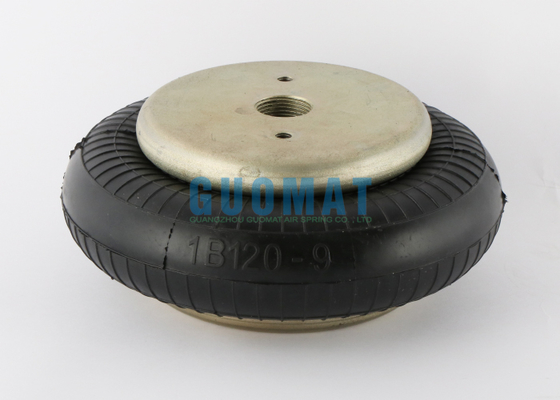

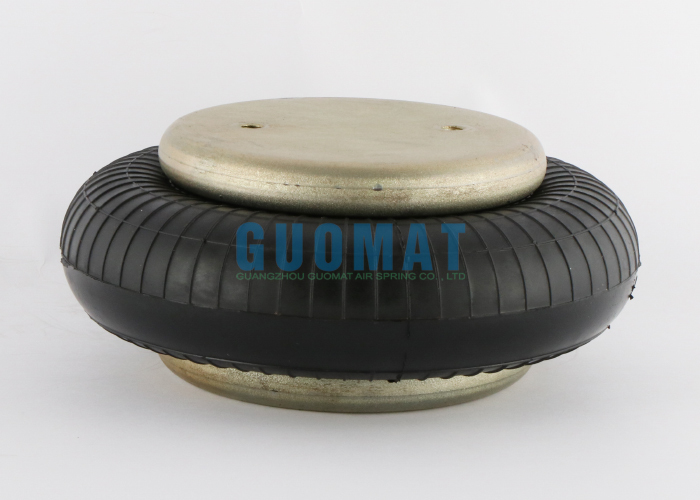

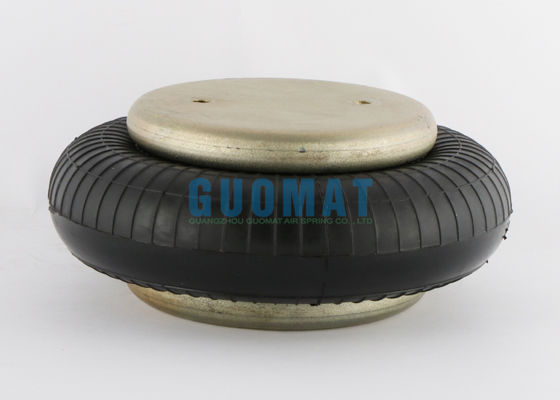

G3/4 Gass-Filled Type Rubber Air Bellows FS120-9 Contitech W01M586165 Firestone Air Spring

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	1B1209-G3/4

Termini di pagamento e spedizione:

Quantità di ordine minimo:	6PCS
Prezzo:	$49.9-59.9/pc
Imballaggi particolari:	Scatola di cartone forte o secondo le esigenze dei clienti
Tempi di consegna:	2-8 giorni lavorativi
Termini di pagamento:	T/T, Western Union, L/C
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Nome del modello:	Molla pneumatica in gomma per macchine industriali	Garanzia:	12 mesi
Materiale:	Gomma + acciaio	Pacchetto:	Imballaggio standard o personalizzato
Medio:	Aria compressa	Numero di pietra da fuoco:	W01-M58-6165
Festo:	EB-215-80	Colpo:	50mm-115mm
Evidenziare:	Soffietti pneumatici in gomma Contitech , Soffietti pneumatici in gomma riempiti di gas

Il tipo riempito di gas G3/4 soffietti pneumatici in gomma FS120-9 Contitech W01M586165 Firestone molla pneumatica

Dati tecnici: molla pneumatica di tipo contorto singolo

Diametro della piastra di copertura superiore:Ø135mm

Ingresso dell'aria:G3/4

Fori filettati nel coperchio superiore:2XM8X1,25 mm

Distanza centrale tra i fori filettati del coperchio superiore: 70mm

Distanza tra il foro filettato del coperchio superiore e il foro di ingresso dell'aria:35 mm

Diametro della piastra di copertura inferiore:Ø135 mm

Diametro esterno massimo del soffietto in gomma:Ø215 mm

Altezza massima:115 mm

Altezza minima:50 mm

GUOMAT NO.1B1209-G3/4 Numeri di riferimento

Fare riferimento a Firestone W01M586165

Fare riferimento a Firestone W01 M58 6165

Fare riferimento a Firestone W01-M58-6165

Fare riferimento a Contitech FS120-9

Fare riferimento a Contitech FS 120-9

Fare riferimento a Contitech FS120-9 G3/4

Fare riferimento a Contitech FS 120-9 G3/4

Fare riferimento a Contitech FS120-9 G3/4 M8

Fare riferimento a Contitech FS 120-9 G3/4 M8

Fare riferimento a Dunlop(FR) 8''x1 S08101

Fare riferimento a B-osch 822419003

Fare riferimento a Festo EB-215-80

Fare riferimento a Norgren PM/31081

Fare riferimento a Norgren 8X1

Fare riferimento a Weforma WBE 300-E1

Fare riferimento ad Airtech 140293

Fare riferimento ad Airtech 111003

Fare riferimento a Airtech 1B-190FB

Fare riferimento a Megatech 1S120-9 3/4 M8

Caratteristiche dinamiche con altezza di progettazione di 115 mm
(Richiesto solo per il design dell'isolatore Airmount)

Pressione del misuratore (BAR)	Carico (kN)	Tasso della molla (kN/m)	Frequenza naturale (Hz)
3	4.16	132	2,80
4	5.73	169	2.71
5	7.26	206	2.67
6	8.98	247	2.62
7	10.55	285	2.59

Tabella delle forze

Altezza dell'Assemblea (millimetro)	Volume@7BAR(cu cm)	Area EFF@7 BAR(cm*2)	kN Forza
Altezza dell'Assemblea (millimetro)	Volume@7BAR(cu cm)	Area EFF@7 BAR(cm*2)	@3 BAR	@4 BAR	@5 BAR	@6 BAR	@7 BAR
130	2635	110	2.86	4.04	5.17	6.51	7.71
120	2506	138	3,75	5.20	6,60	8.20	9.65
110	2341	163	4.54	6.22	7.86	9,70	11.38
100	2164	183	5.20	7.07	8.92	10.95	12.82
90	1956	201	5,75	7.84	9.84	12.04	14.07
80	1745	215	6.19	8.45	10.59	12.91	15.08
70	1509	228	6.54	8.91	11.8	13.64	15.92
60	1280	236	6.82	9.20	11.58	14.17	16.55
