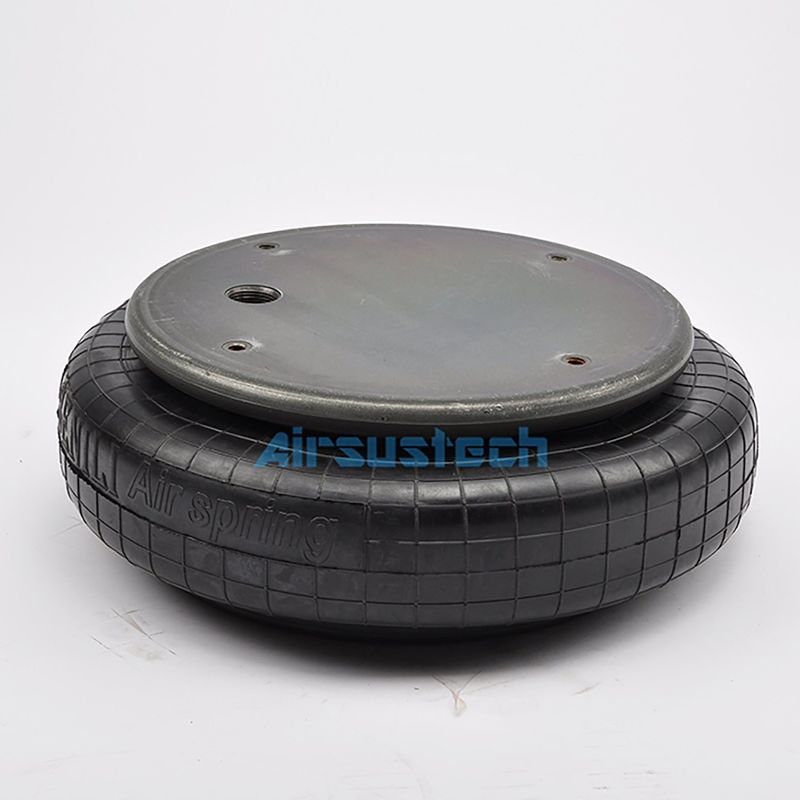

Contitech FS 530-14 3/4-14NPTF Rubber 1 Convoluted Air Spring Replacement
Referenza n.
CONTITECH FS 530-14
CONTITECH FS 53014
CONTITECH FS 530 14
Continental FS 530-14
Stile Firestone 113-1
Firestone. W01-358-7112
Firestone. W01 358 7112
Firestone, W013587112
Firestone, WO1-358-7112.
Firestone, WO1 358 7112
Firestone, WO13587112
FleetPride AS7112
Goodyear 1B14 358
Goodyear 1B14358
Goodyear 1B14-358
Goodyear Flex n. 578913352
Toro 6326
Triangolo AS-4339
Triangolo AS4339
TRP AS71120
Dayton 354-7112
Dayton 354 7112
Dayton 3547112
Hendrickson S-13044
Protezione del carico SC2012
Pelletrite 554782C1
Ridewell 1003587112C
SAF Olanda 90557028
Navistar

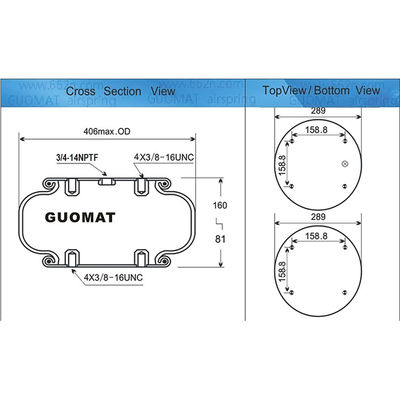

Specifiche e parametri tecnici dettagliati:AIRSUSTECH 1B53014P01
Noce/noce cieca
Denti a vite (nocciolo) della piastra superiore: 4X3/8-16UNC
Distanza tra il centro e la vite della piastra superiore di copertura: 158,8 mm
Denti a vite della piastra di copertura inferiore: 4X3/8-16UNC
Distanza tra il centro della vite e la piastra di copertura inferiore: 158,8 mm
Apparecchiature di ventilazione per buchi d'aria/ingresso d'aria/aria
Fuoco d'aria/entrata d'aria: 3/4NPTF-14NPTF
Il foro d'aria è nel mezzo del centro della vite
Placca di copertura
Diametro della piastra superiore: 289 mm
Diametro della copertura inferiore: 289 mm
Fuscoli di gomma a campana
Diametro massimo dei soffi di gomma: 406 mm
Diametro naturale dei folioli di gomma: 360 mm
Corso di lavoro: da 81 mm minimo a 160 mm massimo
Altezza massima: 160 mm
Altezza minima: 81 mm
Blocco paraurti/blocco paraurti
Nessun blocco del paraurti
Ciclo della cintura/Cinturone/Anello della cintura
Senza cerchio di cintura/cerchio di cintura/anello di cintura
Pressione minima: 0 bar
Forza di ritorno all'altezza minima: ≤ 300N
Peso complessivo con piastre fissate: 6,1 kg
Isolamento dalle vibrazioni - valori delle caratteristiche dinamiche
Altezza di progettazione H: raccomandata 150 mm, minima 120 mm
| Pressione p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Forza ((carico) [KN] |
18.6 |
24.9 |
31.5 |
37.9 |
44.4 |
50.8 |
11.0 |
| Rapidozza di molla [N/cm] |
3650 |
4410 |
5340 |
6140 |
7220 |
7920 |
| Frequenza naturale [Hz] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
2.0 |
Valori delle caratteristiche statiche di applicazione pneumatica
Forza F[KN]
| Pressione p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Altezza H[mm] |
160 |
17.1 |
23.0 |
29.0 |
35.0 |
41.2 |
47.3 |
11.8 |
| 140 |
20.0 |
26.8 |
33.7 |
40.6 |
47.7 |
54.5 |
10.7 |
| 120 |
22.3 |
29.8 |
37.3 |
44.9 |
52.7 |
60.2 |
9.5 |
| 100 |
24.1 |
31.9 |
40.0 |
48.1 |
56.3 |
64.3 |
8.2 |
| 80 |
25.3 |
33.4 |
41.9 |
50.3 |
58.8 |
67.1 |
6.6 |
| 60 |
26.0 |
34.5 |
43.4 |
52.0 |
60.8 |
69.1 |
4.6 |
Precauzioni per l'installazione della molla d'aria
Quando si installa la molla d'aria, provare a garantire che il sedile superiore e quello inferiore abbiano la stessa linea centrale.e ridurre al minimo lo spostamento e l'inclinazione della linea centrale del sedile superiore e il sedile inferiore della molla d'ariaL'eccessivo spostamento e l'inclinazione aumenteranno l'usura della molla d'aria e la possibilità di attrito interno può facilmente causare danni precoci alla molla d'aria.Quando si installa la molla d'aria, occorre assicurare che ci sia uno spazio di installazione sufficiente, che non vi sia attrito con alcuna parte e che non vi siano interferenze con alcuna parte durante l'intero periodo di utilizzo,e devono essere adottate le misure necessarie per prevenire l'impatto di oggetti duri.

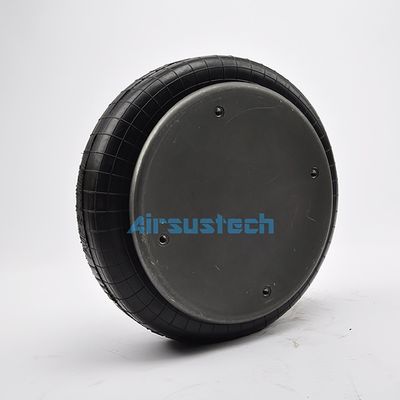

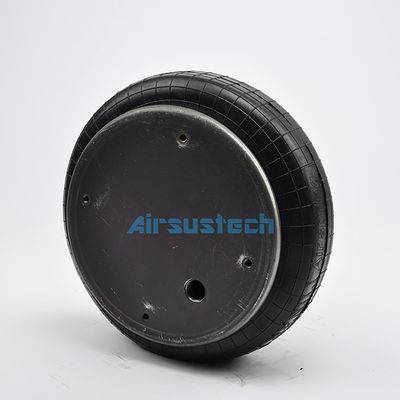

L'immagine correlata di 1B53014P01
