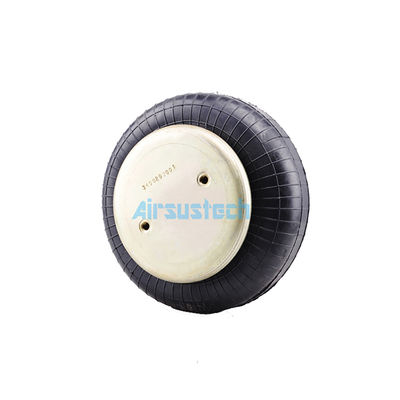

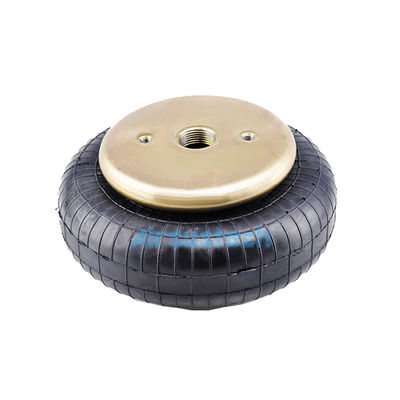

Contitech FS 120-10 convolto 1/4NPTF molla d'aria per l'espansione

Dettagli:

Luogo di origine:	Guangzhou, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	1B8X4

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 pezzi
Prezzo:	USD49.9-59.9/PC
Imballaggi particolari:	Casella di cartone forte o come richiesto dai clienti
Tempi di consegna:	3-7 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union o altri
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Quality:	100 % Tested	Fuction:	Reduce Shock
Cross Reference:	Contitech FS 120-10	After-sales Service:	12 Months
Type:	Gas-Filled	Personalizzazione:	Disponibile Richiesta personalizzata
Colore:	Nero	Nome dell' articolo:	Singola molla pneumatica complicata
Evidenziare:	Primavera d'aria 1/4NPTF avvolgente , Contitech FS 120-10 Air Spring , Sorgente d'aria per l'espansione

Contitech FS 120-10 convolto 1/4NPTF molla d'aria per l'espansione

Numero di riferimento

Contitech FS120-10
Contitech: FS 120-10
Contitech: FS120
Contitech: FS 120 10
Contitech:
Continental FS 120-10 CI 1/4 NPT
Continental FS 120-10 CI 1/4 NPT CA
1B8-550
1B8 550
Firestone: W01-358-7564
Firestone: W01 358 7564
Firestone W013587564
Firestone: WO1-358-7564
Firestone: WO1 358 7564
Firestone: WO13587564
Firestone: w01-358-7564
Firestone: w01 358 7564
Firestone: w013587564

Le specifiche dettagliate e i dati tecnici: 1B8×4

Il diametro massimo	230 mm
Fuoco d'aria/entrata d'aria	1/4 NPTF
Corso di lavoro	da 140 mm massimo a 50 mm minimo
Denti a vite (nocciolo) della piastra superiore	2×3/8-16UNC
Piastra inferioredenti a vite	2×3/8-16UNC
Diametro della copertura superiore	135 mm
Diametro della copertura inferiore	135 mm
Distanza tra il centro della vite	70 mm
La distanza tra i buchi d'aria e i dadi	35 mm

Pressione minima: 0 bar
Forza di ritorno all'altezza minima: ≤ 200N
Peso complessivo con piastre serrate: 2,0 kg

Isolamento dalle vibrazioni - valori delle caratteristiche dinamiche
Altezza di progettazione H: raccomandata 110 mm, minima 90 mm

Pressione p[bar]	3	4	5	6	7	8	Vol. V[l]
Forza ((carico) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Rapidozza di molla [N/cm]	1315	1620	1925	2230	2535	2840
Frequenza naturale [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Valori delle caratteristiche statiche di applicazione pneumatica
Forza F[KN]

Pressione p [bar]		3	4	5	6	7	8	Vol. V [l]
Altezza H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Guomat 1B8×4 molla d'aria applicata al manico di espansione

La molla d'aria è riempita di aria compressa in un contenitore sigillato e utilizza la compressibilità del gas per ottenere il suo effetto elastico.

L'altezza della molla anulare è limitata dall'interno, quindi le sue pareti di gomma si espandono verso l'esterno quando vengono gonfiate.Si noti che l'aria deve essere prelevata dallo stesso meccanismo che limita l'altezza della molla d'aria.
