FD200-19 Contitech W013586910 Airbags a doppio avvolgimento Contitech Air Spring Industrial Air Spring

Dettagli:

Luogo di origine:	GuangZhou, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	2B6910

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 pezzi
Prezzo:	USD59.9-69.9/PC
Imballaggi particolari:	Casella di cartone forte o come richiesto dai clienti
Tempi di consegna:	3-7 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union o altri
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Modello:	Airbag avvolti	N.W.:	3,5 chilogrammi
Abilità di pressione:	UN PA DI 0.2-0.8 M.	Ingresso dell'aria:	1/4 di NPT
Foro/prigioniero della piastra superiore:	3/8-16UNC	Piastra inferiore Dia:	160 millimetri
Tipo:	Riempito di gas	Personalizzazione:	Disponibile Richiesta personalizzata
Evidenziare:	Molla pneumatica industriale di Contitech , Molla pneumatica industriale FD200-19

FD200-19 Contitech W013586910 Airbags a doppio avvolgimento Contitech Air Spring Industrial Air Spring

Specifiche e dati tecnici di 2B6910

Altezza compressa: 3,12 / 79 mm

Diametro della piastra di copertura superiore: 6,31 pollici / 160 mm

Diametro della piastra di copertura inferiore: 6,31 pollici / 160 mm

Distanza tra il centro della vite: 89 mm

Distanza tra i fori di gas e le noci 44,5 mm

Dente: 2pcsX 3/8-16UNC

Diametro: 251 mm

Diametro naturale 224 mm

Il tratto di lavoro: MAX 260 mm a MIN 75 mm

Forno di gas / ingresso d'aria: 1/4 NPTF

Numero di orologeria:20

Numero di parte Goodyear:2B9-201/ 2B9201 / 2B9 201

Goodyear Bellows Numero:578-92-3-202 / 578923202 / 578 92 3 202

Produttore di apparecchiature originali OEM:

Referenze	Produttori OEM
GUOMAT NO.	2B6910

Contitech	FD 200-19 310 / FD 200 19 310 / FD 20019 310
Goodyear	2B9-201 / 2B9 201 / 2B9201
Tauro	KF218-6902
Granning	4848
Hendrickson	S2630
R&STruck	1027505
Ridewell	1003586902C
Sospese	2000-42
Watson&Chalin	AS-0002

La composizione dei complessi molle ad aria

Placca superiore in acciaio:la piastra di copertura superiore è portante pressione e sigillo aria all'interno
Anello della vita:Pelli di parti stabili per evitare deformazioni
La connotazione di buco a vite:con una lunghezza massima di 20 mm o più
Forno pieno di gas / ingresso d'aria:Riempiendo la porosità dell'aria per la molla gonfiabile
di larghezza superiore a 50 mmLa parte principale, può bloccare l'aria e attività flessibili su e giù
Paratoio di gomma (facoltativo):Prevenire la molla d'aria su e giù sulla piastra e la collisione piastra di base, si può scegliere di avere anche non può
La connotazione di buco a vite:con una lunghezza massima di 20 mm o più
Placca di acciaio inferiore:Piastra di acciaio inferiore sta portando la pressione e sigillo aria all'interno

Descrizione Ordine di assemblaggio n.

Noci cieche, 1/4 NPT W01-358-6910

Noccioline cieche, 1/4 NPT, paraurti W01-358-6911

Noci cieche, 3/4 NPT W01-358-6900

Noccioline cieche, 3/4 NPT, paraurti W01-358-6901

Anelli di perline di acciaio anti-mercato,

13/4 bulloni, dadi, lamine W01-358-6923

Solo folio di gomma W01-358-0138

Come calcolare per pneumatici, come

• Massa da sollevare 2000 M (kg)
• Corso desiderato 190 S Min (Mm)
• Numero di sorgenti d'aria 4 N
• Altezza minima di installazione 190 H Min (Mm)
• Diametro minimo dell'impianto 500 D (Mm)
• Pressione dell'aria 6 P (bar)

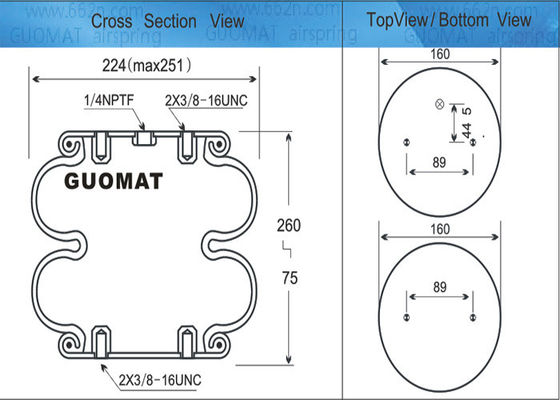

Disegno e dati della molla a aria GUOMAT 2B6910:

FD200-19 Contitech W013586910 Airbags a doppio avvolgimento Contitech Air Spring Industrial Air Spring 0

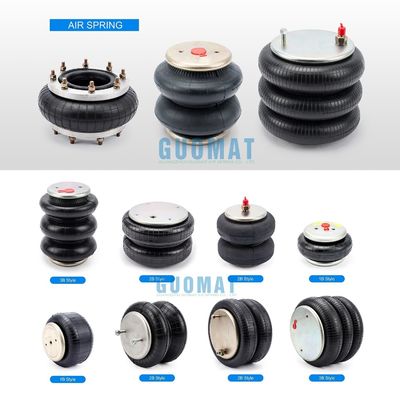

Altri tipi di GUOMAT NO.

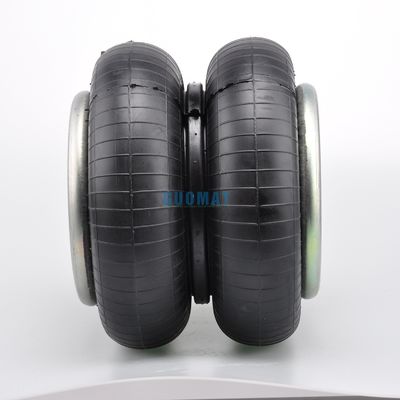

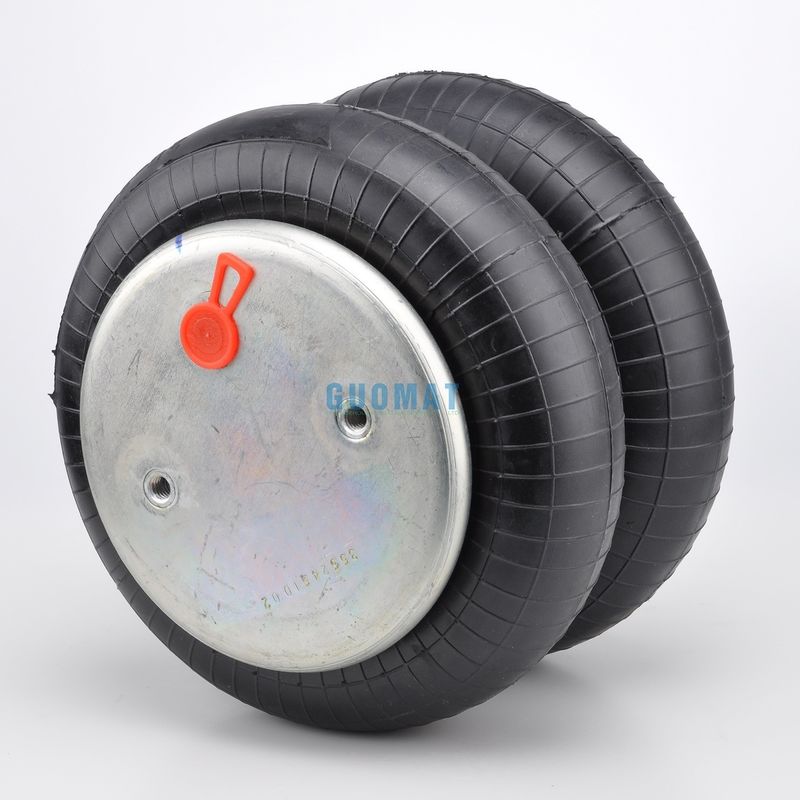

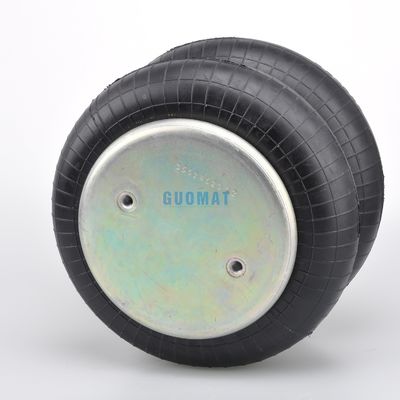

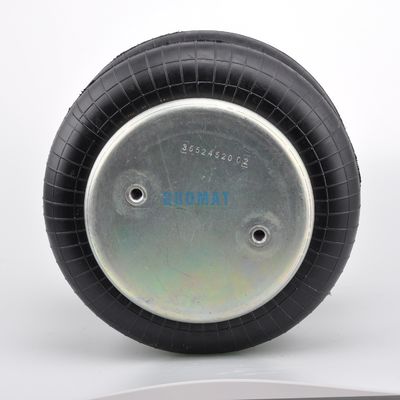

Fotografie dettagliate della molla d'aria 2B6910:

GUOMAT linea di produzione di molle d'aria:

GUOMAT 2018 Shanghai Frankfurt Auto Show:

FD200-19 Contitech W013586910 Airbags a doppio avvolgimento Contitech Air Spring Industrial Air Spring 6
