| Luogo di origine: | La Cina |
| Marca: | GUOMAT |
| Certificazione: | ISO/TS16949:2009 |
| Numero di modello: | 3B6984 |
| Quantità di ordine minimo: | 1PC |
|---|---|
| Imballaggi particolari: | forte contenitore di cartone o come bisogno dei clienti |
| Tempi di consegna: | 2-8 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, Paypal o altri |
| Capacità di alimentazione: | 1000pcs/week |
| Materiale: | Lega e gomma di alluminio | Contitech: | FT 2870-45 RI HP |
|---|---|---|---|
| Garanzia: | 12 mesi | Peso netto: | 19,5 CHILOGRAMMI |
| L'altro nome: | molla ad aria in gomma | Abilità di pressione: | Un PA di 0.2-0.8 m. |
| Peso lordo: | 20,5 CHILOGRAMMI | Anello della flangia: | con |
| Metodo del collegamento: | Collegamento dell'anello della flangia | Dimensione dell'anello della flangia: | 638 millimetri |
| DIAMETRO DELLA CIRCONFERENZA DEL BULLONE: | 596 millimetri | ||
| Evidenziare: | Molla pneumatica complicata,molle dell'assistente dell'aria |
||

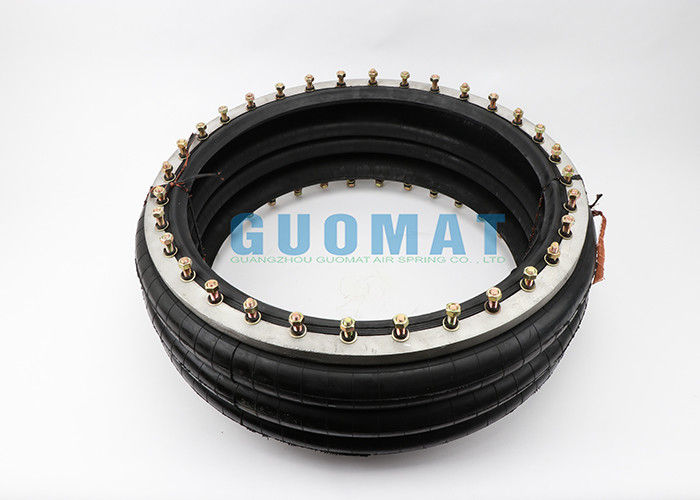

Molla pneumatica complicata tripla industriale di FT 2870-45 RI HP ContiTech GUOMAT 3B6984
Specifiche complicate triple industriali della molla pneumatica
esecuzione
Articolo no.
Soltanto soffietti di gomma
61978
I soffietti con la perla d'acciaio suona RI11014
68027
Caratteristiche tecniche:
Pressione minima 0 barre
Pressione massima 12 barre
Forza di ripristino ad altezza minima * N 2000
Peso totale 36,5 chilogrammi
Un'altezza minima * 125 millimetri
Massimo del colpo di B (massimo raccomandato) * 445 (355) millimetri
Massimo del diametro C1 * 720 millimetri
Spazio dell'installazione richiesto C2 770 millimetri
Cerchio del foro di montaggio di D 597,5 millimetri
Sigillamento E1 e superficie di montaggio dentro 542 millimetri
Sigillamento E2 e superficie di montaggio fuori di 587 millimetri
Profondità del filo di F 14 millimetri
Filo M10 del montaggio di G
| Numero del pezzo di produttore |
FT 2870-45 RI HP FT2870-45RIHP FT2870-45 RI HP |
Tipo dell'anello della perla | 4 |
| Diametro massimo @ 7 Antivari (millimetro) | 709 | Dim# C (diametro millimetro della circonferenza del bullone) | 597 |
| Altezza massima (millimetro) | 114 | # dei bulloni (ogni anello) | 32 |
| Colpo massimo (millimetro) | 361 | Altezza di progettazione (millimetro) | 381 |
| Altezza utilizzabile minima (millimetro) | 475 | 3 Antivari (kN) | 78,5 |
| 25 millimetri (kN) | 174,6 | 5 Antivari (kN) | 132,9 |
| 50% del colpo massimo (kN) | 150 | 7 Antivari (kN) | 187,9 |
| Colpo massimo (kN) | 106,5 | Frequenza naturale (@5 Antivari) (F-N (hertz) | 1,2 |
| Technigram applicabile? | 113 | 7 hertz | 97 |
| Materiale | cavo in due strati e ad alta resistenza | 13 hertz | 99,3 |
| 25 hertz | 99,8 |
|
Altezza dell'Assemblea (millimetro)
|
440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| Volume @ 7 ANTIVARI (Cu cm) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
| Area @ 7 ANTIVARI (cm del EFF quadrato) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
|
forza del kN
|
@3 ANTIVARI
|
67,39 | 74,50 | 80,12 | 84,65 | 88,33 | 91,63 | 95,16 | 99,35 |
|
@4 ANTIVARI
|
92,19 | 101,14 | 108,37 | 114,48 | 119,71 | 124,49 | 129,35 | 134,85 | |
|
@5 ANTIVARI
|
116,52 | 127,36 | 136,16 | 143,61 | 150,09 | 156,08 | 162,19 | 168,98 | |
|
@6 ANTIVARI
|
143,26 | 155,70 | 165,72 | 174,35 | 182,12 | 189,54 | 197,05 | 204,99 | |
|
@7BAR
|
167,54 | 181,66 | 192,94 | 202,76 | 211,80 | 220,56 | 229,36 | 238,43 |
I benefici di questa progettazione sono pricipalmente i seguenti:
1, migliora l'abilità di lavoro della curva della molla pneumatica
In un certo lavoro di produzione, il requisito di caratteristiche operative della curva della molla pneumatica è relativamente alto, il cerchio del montaggio può essere efficace e l'abilità di lavoro della curva della molla pneumatica è migliorata e più il numero delle curve, più forte l'abilità di funzionamento di superficie.
2. prolunghi il tempo di impiego della molla pneumatica
L'airbag della molla pneumatica ed i cappucci superiori e più inferiori sono collegati unendo. Se la larghezza di espansione del cerchio non è controllata dal cerchio, quando la molla pneumatica è compressa da pressione, la piegatura della pelle e del bordo d'arricciatura sarà relativamente alta e la piegatura di altezza sarà ripetuta. Acceleri l'invecchiamento dei giunti del cappuccio protettivo ed accorci il tempo di impiego delle molle pneumatiche.
