| Luogo di origine: | La Cina |
| Marca: | GUOMAT |
| Certificazione: | ISO/TS16949:2009 |
| Numero di modello: | 1B8X4 |
| Quantità di ordine minimo: | 1PC |
|---|---|
| Imballaggi particolari: | forte contenitore di cartone o come bisogno dei clienti |
| Tempi di consegna: | 2-8 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, Paypal o altri |
| Capacità di alimentazione: | 1000pcs/week |
| Materiale: | Gomma, ferro | Contitech: | FS 120-10 |
|---|---|---|---|
| Garanzia: | 12 mesi | Peso: | 2,4 chilogrammi |
| L'altro nome: | azionatore dell'aria per la macchina | Abilità di pressione: | Un PA di 0.2-0.8 m. |
| Vite: | 2X3/8-16UNC | Presa d'aria: | 1/4 di NPT |
| Firestone: | W01-358-7564 | ||
| Evidenziare: | Molla pneumatica complicata,molle dell'assistente dell'aria |
||

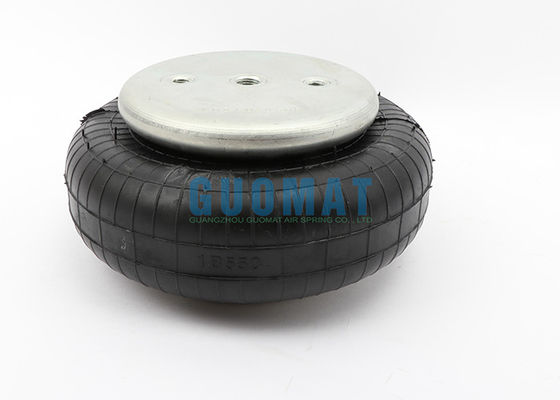

GUOMAT 1B8X4 si riferiscono al Firestone W01-358-7564 e Goodyear 1B8-550 per la macchina
La descrizione di prodotto di 1B8X4 si riferisce a W01-358-7564
Diametro del piatto della copertura superiore: 135mm
Numero inferiore del pistone: no
Diametro inferiore del coperchio: 135mm
Distanza di centro della vite: 70mm
Foro del gas di distanza fra il dado: 35 millimetri
Dente della vite del piatto della copertura superiore (dado): 2pcsX3/8-16UNC
Dente inferiore della vite del coperchio (dado): 2pcsX3/8-16UNC
Soffietti di gomma MAX Diameter (diametro massimo): 230 millimetri
Diametro naturale dei soffietti di gomma 210 millimetri
La corsa avanti: Max 140 millimetri al MIN 50 millimetri
Altezza compressa: 50 millimetri
Presa d'aria del foro/del gas: 1/4NPTF
| Tipi di | [Molla pneumatica di altri tipi] | Maniglia della regolazione in altezza | no |
| Larghezza W (millimetri) | 221 | Gamma del carico (kN) | 12,501〜 16,000 |
| Carico permissibile (kN) | 13,1 | Lunghezza L1 (millimetri) del filo | -- |
| Altezza della parte principale h (millimetri) | 134 | Filo nominale m. (millimetri) | 10 |
| Proprietà | Prestazione standard/antiurto | Metodo dell'installazione | 2 |
| Porto della dotazione d'aria | 1/4 | Con o senza i paraurti | no |
| Direttiva di RoHS | 10 | - | -- |
I dati tecnici di 1B8X4 si riferiscono a W01-358-7564
GUOMAT: 1B8X4
Produttore di macchinari originale dell'OEM: FS 120-10 CI
PRESA D'ARIA 1/4 NPT:
Firestone: W01-358-7564
Goodyear: 1B8-550
Contitech: FS120-10
La descrizione di 1B8X4 si riferisce a W01-358-7564
No. di ordine dell'Assemblea.
Stile 116 due soffietti della piega
Dadi ciechi, 1/4 di NPT: W01-358-7564; W01 358 7564; W013587564
Dadi ciechi, 3/4 di NPT: W01-358-7561; W01 358 7561; W013587561
Anelli d'acciaio svasati della perla, 19/4 dei bulloni, dadi, rondelle: W01-358-7568; W01 358 7568; W013587568
Dadi ciechi con installato 1/4 di valvola W01-A72-7518 del carro armato; W01 A72 7518; W01A727518
Soffietti di gomma soltanto: W01-358-0133; W01 358 0133; W013580133
Disegni 117 alti soffietti
Dadi ciechi, 1/4 di NPT: W01-358-7600; W01 358 7600; W013587600
Dadi ciechi, 3/4 di NPT: W01-358-7602; W01 358 7602; W013587602
Anelli d'acciaio svasati della perla, bulloni di forza 13/4, dadi, rondelle: W01-358-7606; W01 358 7606; W013587606
1B8X4 si riferiscono W01-358-7564 all'APPLICAZIONE PNEUMATICA – i VALORI CARATTERISTICI STATICI
| Forza F [lbf] | |||||
| Pressione p [PSI] | 40 | 60 | 80 | 100 | Vol. V [dentro. ³] |
| H 4,50 dentro. /114.3MM | 728 | 1130 | 1570 | 1970 | 110 |
| H 4,00 dentro. /101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
| H 3,50 dentro. /88.9MM | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3,00 dentro. /76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2,50 dentro. /63.5MM | 1270 | 1900 | 2630 | 3260 | 57 |
ISOLAMENTO ANTIVIBRANTE – CARATTERISTICHE DINAMICHE
| Pressione p [PSI] | 40 | 60 | 80 | 100 | 120 | Vol. V [dentro. ³] | |
| Forza (carico) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2.530 | 110 | |
| Tasso c [lbf/in] della primavera | 709 | 949 | 1.190 | 1.430 | 1.670 | 110 | |
| Frequenza naturale f0 [hertz] | 2,9 | 2,8 | 2,7 | 2,6 | 2,6 | 110 | |
| Altezza H di progettazione: a 3,54 pollici a 4,33 pollici e minimo raccomandato | |||||||
DATI DI ORDINE D'ACQUISTO
| Tipo | Presa d'aria | No. di ordine. | |
| con i piatti uniti |
1/4 di NPT 0 dentro. excentrical |
||
| 57991256700090 | 20810735 | Y | C 1B8-560 | C 1B8-560 |
| 57991256800091 | 20810607 | Y | P 1B8-560 | P 1B8-560 |
| 57991256900091 | 20811403 | Y | P 1B8-550 | P 1B8-550 |
| 57991257000090 | 20811604 | Y | C 1B8-562 | C 1B8-562 |
| 57991257100090 | 20811605 | Y | C 1B8-564 | C 1B8-564 |
| 57991257200090 | 20811606 | Y | C 1B8-850 | C 1B8-850 |
| 57991262700090 | 20806174 | Y | C 1B8-550 | C 1B8-550 |
| 1B5-800 | 20469101 | N | 1B5-800 | 1B5-800 |
| 57991280000019 | 20095537 | Y | ENIDINE YI-1B5-800 | ENIDINE YI-1B5-800 |
| 57991280100000 | 20607917 | Y | GOODYEAR 1B5-801 | GOODYEAR 1B5-801 |
| 57991280100019 | 20095538 | Y | ENIDINE YI-1B5-801 | ENIDINE YI-1B5-801 |
| 1B5-810 | 20254245 | N | 1B5-810 | 1B5-810 |
| 57991281000019 | 20095539 | Y | ENIDINE YI-1B5-810 | ENIDINE YI-1B5-810 |
| 57991282000019 | 20095540 | Y | ENIDINE YI-1B5-820 | ENIDINE YI-1B5-820 |
| 57991282100019 | 20224307 | Y | ENIDINE YI-1B5-821 | ENIDINE YI-1B5-821 |
| 57991283100019 | 20095541 | Y | ENIDINE YI-1B6-831 | ENIDINE YI-1B6-831 |
| 1B6-833 | 20263189 | N | 1B6-833 | 1B6-833 |
| 57991283300019 | 20095542 | Y | ENIDINE YI-1B6-833 | ENIDINE YI-1B6-833 |
| 57991283400090 | 20806000 | Y | C 1B6-833 | C 1B6-833 |
| 1B6-835 | 20488587 | N | 1B6-835 | 1B6-835 |
| 57991283500019 | 20117074 | Y | ENIDINE YI-1B6-835 | ENIDINE YI-1B6-835 |
| 1B7-840 | 20680822 | N | 1B7-840 | 1B7-840 |
| 57991284000019 | 20095543 | Y | ENIDINE YI-1B7-840 | ENIDINE YI-1B7-840 |
| 57991285000000 | 20384830 | Y | 1B8-850 | 1B8-850 |
| 57991285000019 | 20095544 | Y | ENIDINE YI-1B8-850 | ENIDINE YI-1B8-850 |
| 57991286000019 | 20117076 | Y | ENIDINE YI-1B8-860 | ENIDINE YI-1B8-860 |
